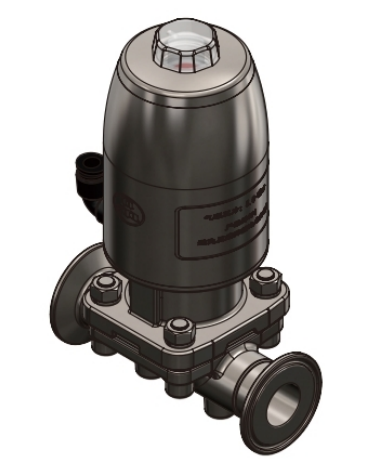

不銹鋼氣動隔膜閥
- 適用于惰性、腐蝕性、液體和氣體介質
- 閥體和隔膜有多種材料和設計
- 對顆粒介質不敏感
- 支持CIP/SIP
- 能夠使用高溫滅菌器，具體取決于型號
- 表面拋光至0.25um，電拋光
特點
| 技術參數： | ||
| 驅動方式 | 不銹鋼活塞執行器，帶位置指示 | |
| 公稱尺寸 | DN10-DN65 | |
| 閥體配置 | 直通閥體、T型閥體、罐底閥體、多通道閥體 | |
| 閥體材質 | ASTM A351:CF3M | ASTM A182:F316L 904L 2205 2507 |
| ASTM B564:C276 C22 | GB/T 2965 TA2 TA10 | |
| 閥芯閥蓋 | ASTM A351 CF8 | |
| 連接方式 | 對焊、卡箍、法蘭連接 | |
| 工作壓力 | DN10-DN65 PN8bar | |
| 工作溫度 | 取決于膜片材料 | |
| 膜片材質 | 分體式EPDM+PTFE溫度范圍-10-135℃蒸汽滅菌150℃不限時長 | |
| 復合式EPDM 襯PTFE溫度范圍-10-100℃蒸汽滅菌135℃每次循環60min | ||
| EPDM溫度范圍-10-100℃ 蒸汽滅菌135℃每次循環60min | ||
| 接液內表面粗糙度：≤Ra0.4um ≤Ra0.25um | ||
| 閥門故障位置：氣源丟失閥門處于關閉位置FC | ||
技術參數

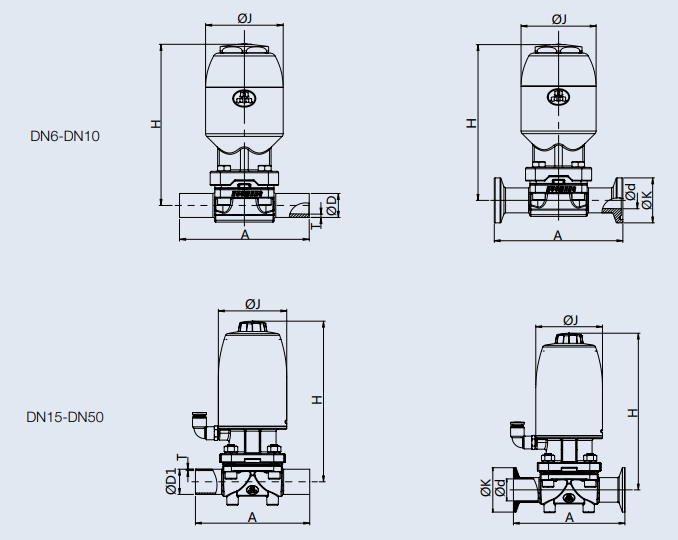

| Size | A | K*d | H | J | |||
| DIN | DIN11850-2 | ISO/SMS | 3A/BPE | ||||
| DN6 | 72.0 | 34*4 | / | 25*4.35 | 25*4.57 | 87.0 | 42.0 |
| DN8 | 72.0 | 34*6 | / | 25*7.53 | 25*7.75 | 87.0 | 42.0 |
| DN10 | 72.0 | 34*8 | 34*9 | 25*9.7 | 25*9.4 | 87.0 | 42.0 |
| DN15 | 108.0 | 34*15 | 34*16 | 25*16.05 | 25*15.75 | 151.0 | 63.0 |
| DN20 | 118.0 | 34*19 | 34*20 | / | / | 170.0 | 76.0 |
| DN25 | 127.0 | 50.5*25 | 50.5*26 | 50.5*22.4 | 50.5*22.1 | 170.0 | 76.0 |
| DN32 | 146.0 | 50.5*31 | 50.5*32 | 50.5*28.8 | / | 208.0 | 85.0 |
| DN40 | 160.0 | 50.5*37 | 50.5*38 | 50.5*35.1 | 50.5*34.8 | 208.0 | 85.0 |
| DN50 | 190.0 | 64*49 | 64*50 | 64*47.8 | 64*47.5 | 246.0 | 102.0 |
