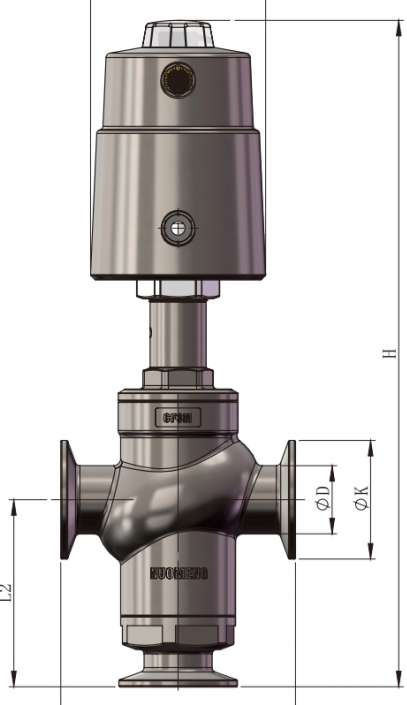

T型換向角閥
閥體采用T型結構，可實現分流、換向合流工況，可代替兩個直通切斷閥，加大閥腔，流量大不堵塞。
工作原理
氣動T型換向角閥工作原理：
在氣動執行器沒有注入壓縮空氣的狀態時，由于彈簧的作用，閥體N口閥座密封口關閉，L/R通道保持聯通狀態；閥體上閥座密封口關閉，L/R通道斷開，切換成L/N通道連接。
技術參數
| 技術參數: | |||||
| 適用介質 | 中性氣體、空氣、水、油 | ||||
| 公稱尺寸 | DN15-50 | ||||
| 閥體配置 | 斜角閥體、直角閥體、T型連體閥體、T型換向閥體、Y型灌裝閥體、調節閥體 | ||||
| 連接方式 | 快裝、內絲 | ||||
| 壓力范圍 | 0-16bar | ||||
| 閥體材料 | CF3M/CF8/2205/HC | ||||
| 密封材料 | 聚四氟乙烯TFM1600(PTFE標配）、POB（可選） | ||||
| 介質溫度 | .-10℃+180℃；最高220℃需選配 | ||||
| 環境溫度 | .-10℃+80℃ | ||||
| 控制氣源壓力 | 4-10bar | ||||
| 氣源接口 | DN10-50 G1/8-8mm DN65-100 G1/4-8mm塑料氣管接頭 | ||||
| 閥門故障位置 | 氣源丟失閥門處于關閉位置FC.(標配常閉） | ||||
| 執行器適用壽命 | 一般40萬，對環境要求較高，可配調節錐做調節閥使用 | ||||
| 可選附件 | 手氣一體、機械限位、觸點式位置反饋、電容感應式位置反饋、電磁閥、電氣調節定位器等 | ||||
