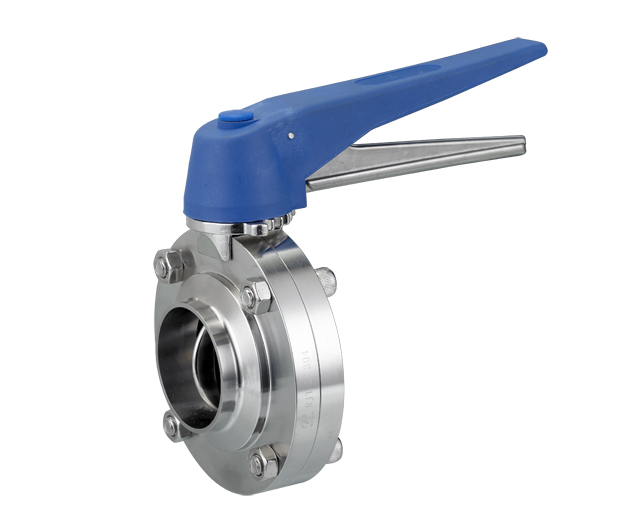

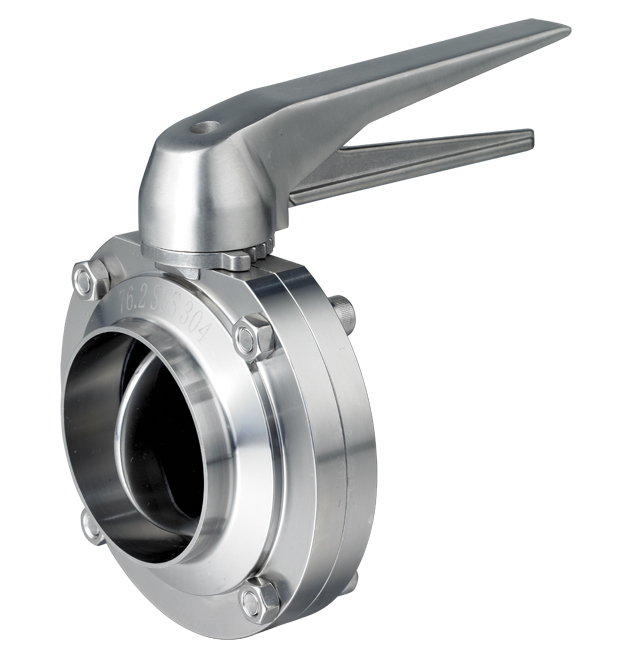

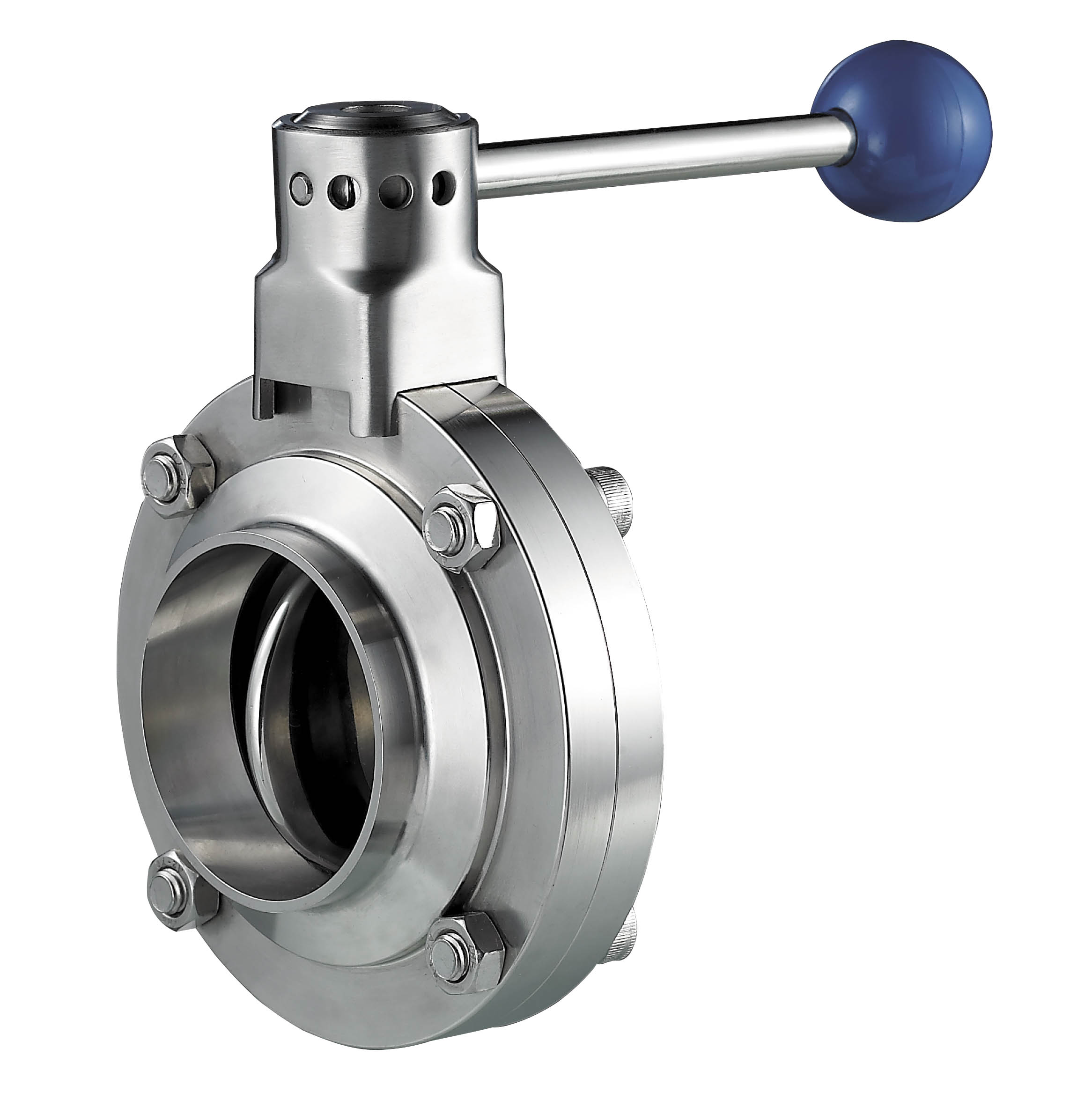

手動焊接裝蝶閥
該類型閥門系列是一款衛生型自動或手動操作的蝶閥，用于管道中啟到切斷和節流的作用，主要應用于食品、釀酒、乳制品、飲料加工、生物工程等領域
工作原理
該類型閥門既可以通過一個電動執行器或氣動執行器進行遠程遙控操作，也可以通過一個手柄進行手動操控。
電動執行器或氣動執行器是將一個活塞的軸向運動轉換為閥門軸的旋轉，實現對管道流體的控制和開/關任務。氣動執行器裝置有三種標準：常開（NO）型，常閉（NC）型，氣/氣（A/A型）。
鴨嘴式手動操作用的多位手柄可通過15°位置的調節將閥門機械式鎖定在其開啟或關閉的12位子上，達到控制介質流量的目的。

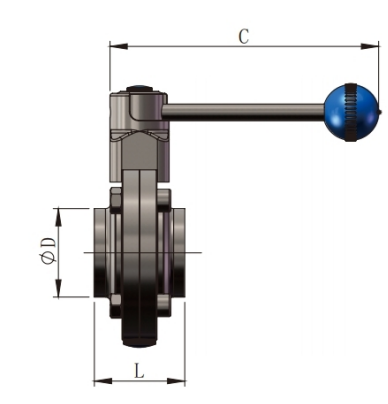

技術參數
| SIZE | D*K*L | C | ||||
| DN | NPS | DIN11850-1 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | GB/T12459 | |
| DN10 | 0.5" | 13*50 | 12.7*50 | 12.7*50 | 12*50 | 151 |
| DN15 | 0.75" | 19*50 | 19.05*50 | 19.05*50 | 18*50 | 151 |
| DN20 | / | 23*50 | 21.3*50 | / | 25*50 | 151 |
| DN25 | 1.0" | 29*50 | 25.4*50 | 25.4*50 | 32*50 | 151 |
| DN32 | 1.25" | 35*50 | 31.8*50 | / | 38*50 | 151 |
| DN40 | 1.5" | 41*50 | 38.1*50 | 38.1*50 | 45*50 | 151 |
| DN50 | 2" | 53*52 | 50.8*52 | 50.8*52 | 57*52 | 151 |
| DN65 | 2.5" | 70*56 | 63.5*56 | 63.5*56 | 76*58 | 151 |
| DN80 | 3" | 85*58 | 76.2*58 | 76.2*58 | 89*58 | 183 |
| / | 3.5" | / | 88.9*58 | / | / | 183 |
| DN100 | 4" | 104*64 | 101.6*64 | 101.6*64 | 108*64 | 183 |
| / | 4.5" | / | 114.3*64 | / | / | 183 |
| DN125 | 5" | 129*70 | 127*70 | / | 133*70 | 208 |
| / | 5.5" | / | 139.7*70 | / | / | 208 |
| DN150 | 6" | 154*80 | 168.3*80 | 152.4*80 | 159*80 | 208 |
| DN200 | 8" | 204*90 | 219*90 | 203.2*90 | 219*90 | 300 |
| DN250 | 10" | 254*104 | 273*104 | 254*104 | 273*104 | 380 |
| DN300 | 12" | / | 323.9*110 | 304.8*110 | 325*110 | 380 |
| DN400 | 16" | / | 406.4*120 | / | / | 460 |
| / | DN | NPS | NPS | DN | / | |
